你真的了解FRP法蘭嗎？
一、組成與分類

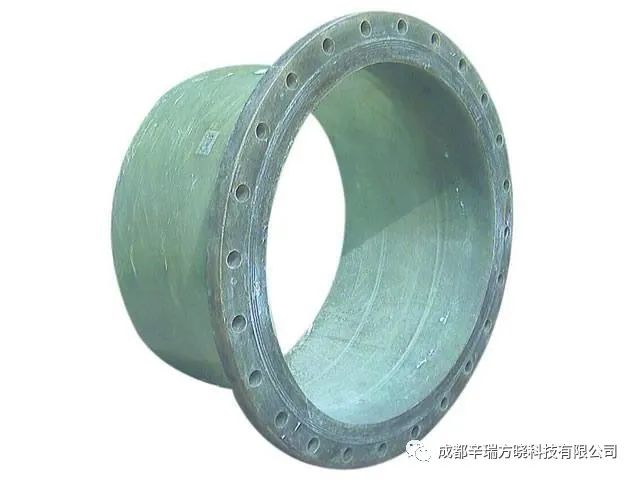

玻璃鋼（英語： Fiber Reinforced Plastic，F(xiàn)RP）法蘭由FRP材料制成，F(xiàn)RP 是一種以高分子環氧樹脂為基體，玻璃鋼或碳纖維等為增強體，經過復合工藝而制成的復合材料。常用玻璃鋼法蘭多用于壓力不大于3MPa的中低壓力管道、容器，主要結構形成有整體法蘭、粘接法蘭和活套法蘭。
1. 整體法蘭一般為等壁厚平板法蘭。該結構的優點在于法蘭環與筒體為整體成型，增強玻璃纖維及織物是連續的，能充分發揮玻璃鋼強度高、易成型的特性，其缺點是等壁厚結構與法蘭內應力分布不匹配，難以實現等強度、等剛度設計要求；使用中，法蘭環與筒體交接處易在縱向應力作用下出現較大變形，甚至出現微裂紋和開裂破壞。
2. 粘接法蘭是將法蘭環與筒體分別加工，然后再將二者粘接在一起而成。該結構應用很普遍，它充分發揮了玻璃鋼易成型的優點，模具簡單，便于制造，適于制造大直徑、小批量和異型玻璃鋼法蘭。但其最大的不足是法蘭環與筒體間的玻璃纖維不連續，因而連接處的強度下降較大，易出現破壞，安全性不足，且隨使用溫度增高，安全性還要降低。
3. 活套法蘭既具有整體法蘭的特長，同時又充分利用活套金屬法蘭環剛度大的優勢，大大降低了玻璃鋼法蘭在緊固后的使用過程中因兩螺栓間法蘭環產生彎曲、撓度過大所導致的泄漏現象。但是，如前所述，等壁厚結構仍不符合法蘭內應力分布狀況。為此，仍續根據法蘭內應力分布情況，充分利用玻璃鋼性能的可設計性、易成型等特點，選擇更為合理的法蘭結構形式。
二、優勢
1. 具有優良的物理性能。玻璃鋼法蘭材料的比重為1.8-2.1,約為鋼的1/4，比鋼、鑄鐵和塑料的比強度高，玻璃鋼管法蘭道的重量一般不大于同規格鋼管的1/3，物理力學性能優異，此外，玻璃鋼法蘭的膨脹系數與鋼大體相當，熱傳導系數只有鋼的0.5%，是一種很好的熱和電的絕緣體。
2. 耐化學腐蝕。使用壽命長，適合輸送各種酸、堿、鹽及等不同介質。
3. 水力學特性優異。水力特性是玻璃鋼管的重要特征之一。水力特性優異意味著流體壓頭損失小，可以選用較小管徑或功率較小的輸送泵，從而減少管線工程初期投資、節省電能、降低運行成本。玻璃鋼內表面相當光滑，一般表面粗糙率可0.008，幾乎可以認為是"水力學光滑管"，在運行中，鋼管、鑄鐵管、水泥管等的內表面，經常發生局部腐蝕，變得越來越粗糙，而玻璃鋼始終保持著新生管得表面光滑狀態。
4. 維護費用低。一般來說，玻璃鋼管不需要特殊得防腐處理；保溫層可以減薄，甚至不另做保溫處理；管道比較輕，吊裝設備噸位小，功率消耗少，玻璃鋼管長度比水泥管及鑄鐵管長，接頭相對減少，這些都會降低和維護費用，這已被許多工程實踐所證明。
5. 設計靈活性大，改型周期短。玻璃鋼是將浸有樹脂基體得纖維強材料，按照特定工藝條件逐層纏繞到芯模上并進行適當固化而制成的，管道是一種層狀結構，可以通過改變樹脂系統或采用不同的強材料來調整玻璃鋼管的各項物理和化學性能，以適應不同介質和工作條件制成不同壓力等級或具有某種特殊性能的玻璃鋼管。改型周期短，是纖維纏繞復合材料的顯著特點，各向同性的金屬管材無法與其相應用范圍。
三、應用
1. 市政工程－給水工程、排水工程、雨水工程；
2. 電 力－電廠循環水、電廠脫硫；
3. 電 信－電纜保護管；
4. 石 化－油井注水管、各種腐蝕性流體介質輸送工程；
5. 農林水利－農林水利灌溉；
6. 其他流體介質輸送領域；
四、標準體系
1. 玻璃鋼法蘭標準體系
國際上管法蘭標準主要有兩個體系，即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。
IOS7005-1是國際標準化組織于1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。 兩個體系的管法蘭連接尺寸安全不同，無法互配。
兩個體系的管法蘭以壓力等級來區分最為合適，即歐洲體系為0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲體系為1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
2.國標法蘭標準
國標法蘭，指法蘭的材質和做工上都符合國家規定標準。國標法蘭英文(National standardflange)是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》的規定生產的法蘭片。
GB系列(GB/T9119-2010國家標準)
JB系列(機械部)
HG系列(HG20592化工部標準)
ASME B16.5(美標)
BS4504(英標)
DIN(德標)
JIS(日標)
五、密封方式
玻璃鋼和塑料管道進入處理工業中是由于其低成本和優秀的耐化學品的特性。然而，這些材料都沒有達到金屬管道的強度。因此，法蘭的強度限制了螺栓能施加的最高扭矩，進一步限定了墊片的壓應力。基本來說，過去和現在使用的墊片材料都是彈性體，如：三元乙丙橡膠、軟質pvc、膨體四氟等。

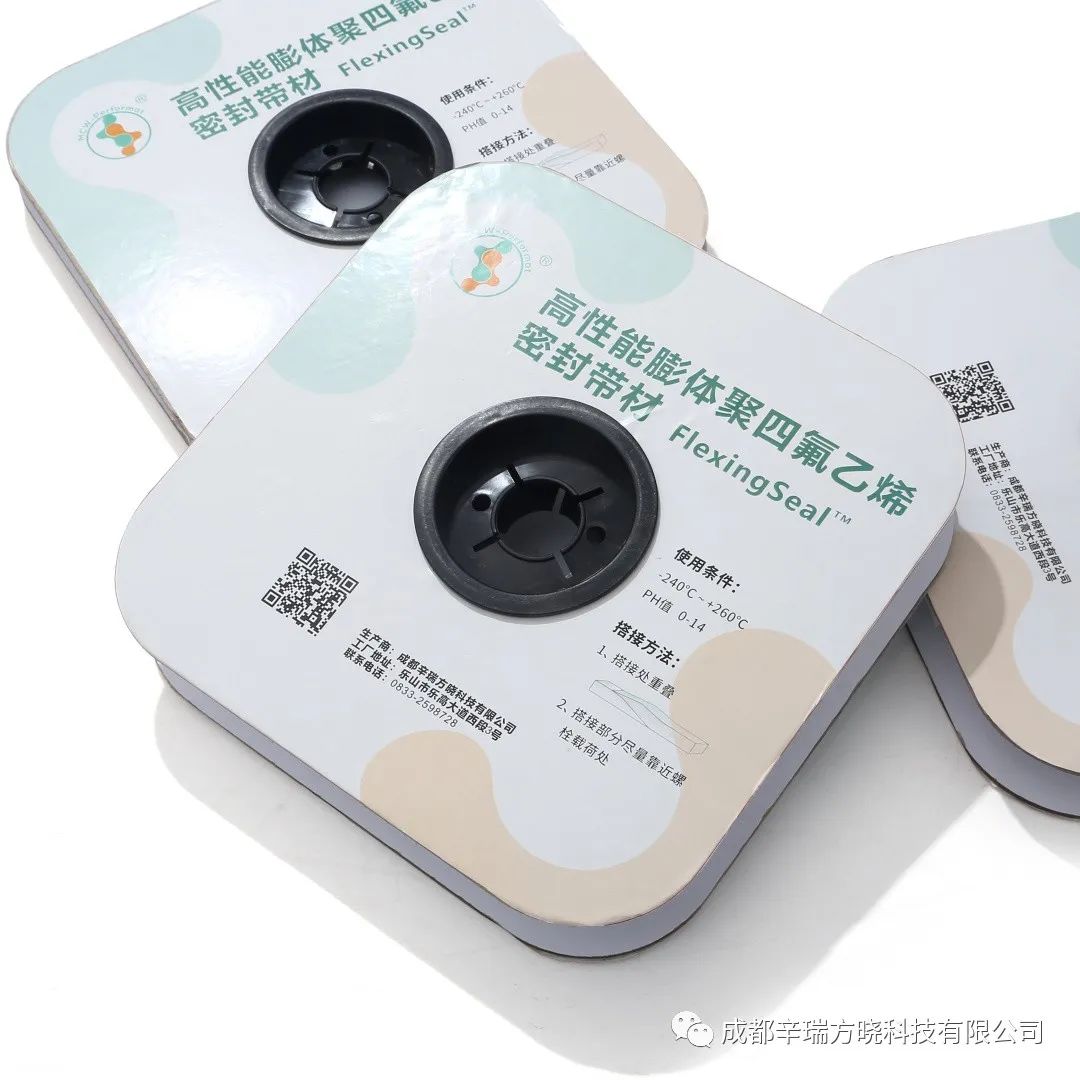

在這里，我向大家推薦我們的FlexingSeal? 工業密封膨體帶材系列。

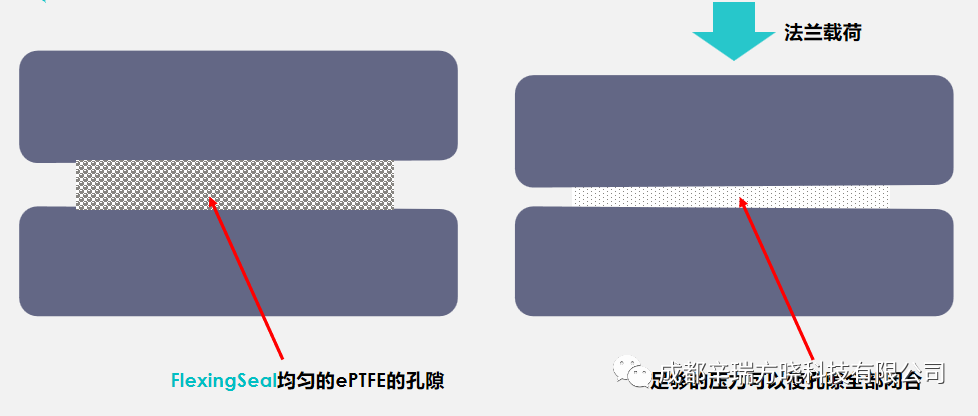

FlexingSeal?密封材料是采?特殊工藝制造的多孔結構膨體帶材。該材料柔軟、可壓縮、易成形，在較小的壓力下即可對密封界面的微細裂痕損傷處形成良好的貼合，能有效保護脆性結構材料實現密封。
對于諸如玻璃、陶瓷、石墨、塑料等非金屬裝置，F(xiàn)lexingSeal?密封材料也可實現良好的密封效果。更能補償因機械加工缺陷、剛性變形、安裝錯位等形成的誤差，平衡預緊力的不均勻，有效解決復雜條件下各種氣、液體的泄漏問題。
此外，F(xiàn)lexingSeal? 密封帶材還具有易安裝、使用壽命長等優點，可以有效降低維護成本和停機時間，提高生產效率和經濟效益。
總之，密封墊片的選擇和使用非常重要。如果您正在尋找一種高品質、高性能的密封帶材，那么不妨考慮一下FlexingSeal?工業密封帶材，它能夠為您提供可靠的密封解決方案，確保設備的安全穩定運行。
